Geschmolzene Silica plano konvexe zylindrische Linse

Die zylindrische Linse aus geschmolzenem Kieselsäure ist ein amorpher (glasiger) Zustand von Siliziumoxid (Quarz, Kieselsäure), und seine atomare Struktur ist in einem langen Bereich ungeordnet. Stellen Sie hohe Betriebstemperatur und niedrigen Wärmeausdehnungskoeffizienten durch dreidimensionale Strukturvernetzung zur Verfügung. Der Hauptentwurfszweck von zylindrischen Linsen ist die Änderung der Abbildungsgröße. Zum Beispiel Umwandeln eines Punktpunkts in einen Linienspot oder Ändern der Höhe des Bildes, ohne die Breite des Bildes zu ändern. Seine Brennweite kann negativ oder positiv sein, geeignet für Laserlinienerzeugung oder Strahlformung zur Ringlaserausgabe.

Anpassung Online Beratung

Preis
Rechnung
Qualität
Lieferzeit
Logistik
Lieferung
Rücksendung
Anpassung

Lassen Sie eine Nachricht oder Anfrage über den spezifischen Produktpreis online, um Ihnen einen zufriedenstellenden Preis zu garantieren.

Alle Produkte sind auf Rechnung erhältlich, der Steuerpunkt ist 13 Punkte.

Die Produkte wurden mehrmals getestet, bevor sie auf Lager gelagert werden, und die Qualität ist garantiert, so können Sie sie sicher verwenden.

Die Produkte werden innerhalb von 48 Stunden ausgeliefert. Nicht auf Lager oder maßgeschneiderte Produkte bitte konsultieren.

Inlandsprodukte sind alle Shunfeng Express-Logistik, so dass Sie die Ware in kurzer Zeit erhalten.

Wenn Sie das Produkt erhalten, stellen Sie bitte sicher, dass die Integrität der Produktverpackung ist, wenn das Aussehen schwerwiegend beschädigt ist, um Ihre Rechte und Interessen zu schützen, lehnen Sie sich bitte ab und kontaktieren Sie uns, wir behandeln Sie so schnell wie möglich.

Optische Produkte gehören zu Spezialprodukten, wenn das Produkt nicht selbst ein Qualitätsproblem ist, kann es nicht zurückerstattet werden;

Bitte kontaktieren Sie uns online, wenn Sie eine Anpassung oder eine Menge benötigen, und wir geben Ihnen einen günstigen Preis.

	Durchmesser/Größe(mm)	Brennweite(mm)	Dicke(mm)	Krümmungsradius(mm)
	Filtern 重置 3020 25 2010 12.5 10*10	Filtern 重置 75 50 25	Filtern 重置 3.49 4.35 2.55 2.87 3.15	Filtern 重置 34.35 34.39 22.92 22.93 11.45
Mehr+ Zurücknehmen	30*20	75	3.49	34.35
Plankonvexe Zylinderlinsen aus Quarzglas，Größe 3020mm， Brennweite 75mm Produktcode：PFSCYX011 Durchmesser/Größe(mm)：3020 Brennweite(mm)：75 Dicke(mm)：3.49 Krümmungsradius(mm)：34.35 Design Wellenlänge(μm)：587.6nm Durchmessertoleranz(mm)：+0.0/-0.1 Dickentoleranz(mm)：±0.2 Substratmaterial：Quarzglas Oberflächenglätte：60-40 Gesichtsform：λ/2 Exzenter：<3′ Beschichtung：Unbeschichtet
Mehr+ Zurücknehmen	25	75	4.35	34.39
Plankonvexe Zylinderlinsen aus Quarzglas，Größe 25mm， Brennweite 75mm Produktcode：PFSCYX008 Durchmesser/Größe(mm)：25 Brennweite(mm)：75 Dicke(mm)：4.35 Krümmungsradius(mm)：34.39 Design Wellenlänge(μm)：587.6nm Durchmessertoleranz(mm)：+0.0/-0.1 Dickentoleranz(mm)：±0.2 Substratmaterial：Quarzglas Oberflächenglätte：60-40 Gesichtsform：λ/2 Exzenter：<3′ Beschichtung：Unbeschichtet
Mehr+ Zurücknehmen	20*10	50	2.55	22.92
Plankonvexe Zylinderlinsen aus Quarzglas，Größe 2010mm， Brennweite 50mm Produktcode：PFSCYX006 Durchmesser/Größe(mm)：2010 Brennweite(mm)：50 Dicke(mm)：2.55 Krümmungsradius(mm)：22.92 Design Wellenlänge(μm)：587.6nm Durchmessertoleranz(mm)：+0.0/-0.1 Dickentoleranz(mm)：±0.2 Substratmaterial：Quarzglas Oberflächenglätte：60-40 Gesichtsform：λ/2 Exzenter：<3′ Beschichtung：Unbeschichtet
Mehr+ Zurücknehmen	12.5	50	2.87	22.93
Plankonvexe Zylinderlinsen aus Quarzglas，Größe 12.5mm，Brennweite 50mm Produktcode：PFSCYX004 Durchmesser/Größe(mm)：12.5 Brennweite(mm)：50 Dicke(mm)：2.87 Krümmungsradius(mm)：22.93 Design Wellenlänge(μm)：587.6nm Durchmessertoleranz(mm)：+0.0/-0.1 Dickentoleranz(mm)：±0.2 Substratmaterial：Quarzglas Oberflächenglätte：60-40 Gesichtsform：λ/2 Exzenter：<3′ Beschichtung：Unbeschichtet
Mehr+ Zurücknehmen	10*10	25	3.15	11.45
Plankonvexe Zylinderlinsen aus Quarzglas，Größe 1010mm， Brennweite 25mm Produktcode：PFSCYX001 Durchmesser/Größe(mm)：1010 Brennweite(mm)：25 Dicke(mm)：3.15 Krümmungsradius(mm)：11.45 Design Wellenlänge(μm)：587.6nm Durchmessertoleranz(mm)：+0.0/-0.1 Dickentoleranz(mm)：±0.2 Substratmaterial：Quarzglas Oberflächenglätte：60-40 Gesichtsform：λ/2 Exzenter：<3′ Beschichtung：Unbeschichtet

Material Data
Optical Properties
Transmission Range	0.18-2.1μm
Refractive index@0.5876μm	1.4585
Physical Properties
Density[g/cm3]	2.21
Melting Point[deg C]	1900
ThermalConductivity[W/(m×deg C)]	1.35
Thermal Expansion [deg C-1 ]	4.0*10-6
Specific Heat Capacity[J/(Kg*deg C ]	0.728*10-3
Young's Modulus[GPa]	7.36
Shear Modulus[GPa]	3.14
Poisson Coefficient	0.17
Chemical Properties
Solubility	Insoluble

Geschmolzene Silica plano konvexe zylindrische Linse

Parameter

Materialdaten

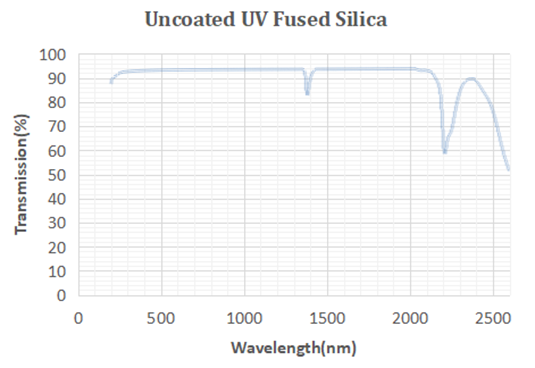

Durchlaufrate
