Germanium-Langwellenpass-Filter

Germanium Langwellenfilter ist ein spezielles optisches Gerät. Das transparente Band des Germaniumsubstrats liegt zwischen 2-12 μ m, und nach Überschreiten von 12 μ m beginnt die Transmission zu verringern und die Absorption nimmt allmählich zu. Im 5-12 μ m Wellenlängenbereich ist die Absorption von Germaniumsubstrat relativ gering, was es für die Beschichtung vorteilhaft macht. Sein Funktionsprinzip basiert auf optischen Interferenzen und Beugungen. Wenn Licht durch einen Filter fließt, interagiert es mit der inneren Struktur des Filters. Aufgrund der unterschiedlichen Wellenlängen-Energiebeziehungen des Lichts wird auch ihre Wechselwirkung mit der Filterstruktur unterschiedlich sein. Gewöhnlich angewendet in Bereichen wie Biomedizin, Umweltüberwachung, geologische Exploration, etc.

Anpassung Online Beratung

Preis
Rechnung
Qualität
Lieferzeit
Logistik
Lieferung
Rücksendung
Anpassung

Lassen Sie eine Nachricht oder Anfrage über den spezifischen Produktpreis online, um Ihnen einen zufriedenstellenden Preis zu garantieren.

Alle Produkte sind auf Rechnung erhältlich, der Steuerpunkt ist 13 Punkte.

Die Produkte wurden mehrmals getestet, bevor sie auf Lager gelagert werden, und die Qualität ist garantiert, so können Sie sie sicher verwenden.

Die Produkte werden innerhalb von 48 Stunden ausgeliefert. Nicht auf Lager oder maßgeschneiderte Produkte bitte konsultieren.

Inlandsprodukte sind alle Shunfeng Express-Logistik, so dass Sie die Ware in kurzer Zeit erhalten.

Wenn Sie das Produkt erhalten, stellen Sie bitte sicher, dass die Integrität der Produktverpackung ist, wenn das Aussehen schwerwiegend beschädigt ist, um Ihre Rechte und Interessen zu schützen, lehnen Sie sich bitte ab und kontaktieren Sie uns, wir behandeln Sie so schnell wie möglich.

Optische Produkte gehören zu Spezialprodukten, wenn das Produkt nicht selbst ein Qualitätsproblem ist, kann es nicht zurückerstattet werden;

Bitte kontaktieren Sie uns online, wenn Sie eine Anpassung oder eine Menge benötigen, und wir geben Ihnen einen günstigen Preis.

	Durchmesser(inch)	Dicke(μm)	Kristallrichtung	Art der Leitfähigkeit
	Filtern 重置 8 6 4 2	Filtern 重置 275-1000	Filtern 重置 <111> <100>	Filtern 重置 N/P
Mehr+ Zurücknehmen	8	275-1000	<111>	N/P
Germanium-Langpassfilter，Durchmesser 8"，<111>Richtung Produktcode：PGeWA8003 Durchmesser(inch)：8 Dicke(μm)：275-1000 Kristallrichtung：<111> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	8	275-1000	<100>	N/P
Germanium-Langpassfilter，Durchmesser 8"，<100>Richtung Produktcode：PGeWA8001 Durchmesser(inch)：8 Dicke(μm)：275-1000 Kristallrichtung：<100> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	6	275-1000	<111>	N/P
Germanium-Langpassfilter，Durchmesser 6"，<111>Richtung Produktcode：PGeWA6002 Durchmesser(inch)：6 Dicke(μm)：275-1000 Kristallrichtung：<111> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	6	275-1000	<100>	N/P
Germanium-Langpassfilter，Durchmesser 6"，<100>Richtung Produktcode：PGeWA6001 Durchmesser(inch)：6 Dicke(μm)：275-1000 Kristallrichtung：<100> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	4	275-1000	<111>	N/P
Germanium-Langpassfilter，Durchmesser 4"，<111>Richtung Produktcode：PGeWA4002 Durchmesser(inch)：4 Dicke(μm)：275-1000 Kristallrichtung：<111> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	4	275-1000	<100>	N/P
Germanium-Langpassfilter，Durchmesser 4"，<100>Richtung Produktcode：PGeWA4001 Durchmesser(inch)：4 Dicke(μm)：275-1000 Kristallrichtung：<100> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	2	275-1000	<111>	N/P
Germanium-Langpassfilter，Durchmesser 2"，<111>Richtung Produktcode：PGeWA2002 Durchmesser(inch)：2 Dicke(μm)：275-1000 Kristallrichtung：<111> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30
Mehr+ Zurücknehmen	2	275-1000	<100>	N/P
Germanium-Langpassfilter，Durchmesser 2"，<100>Richtung Produktcode：PGeWA2001 Durchmesser(inch)：2 Dicke(μm)：275-1000 Kristallrichtung：<100> Substratmaterial：Germanium Art der Leitfähigkeit：N/P Durchmessertoleranz(mm)：±0.2 Dickentoleranz(mm)：±10 Orientierungstoleranzen：±1° Elektrischer Widerstand：10-1000Ω.cm TTV(μm)：<10 BOW(μm)：<30 WARP(μm)：<30

Material Data

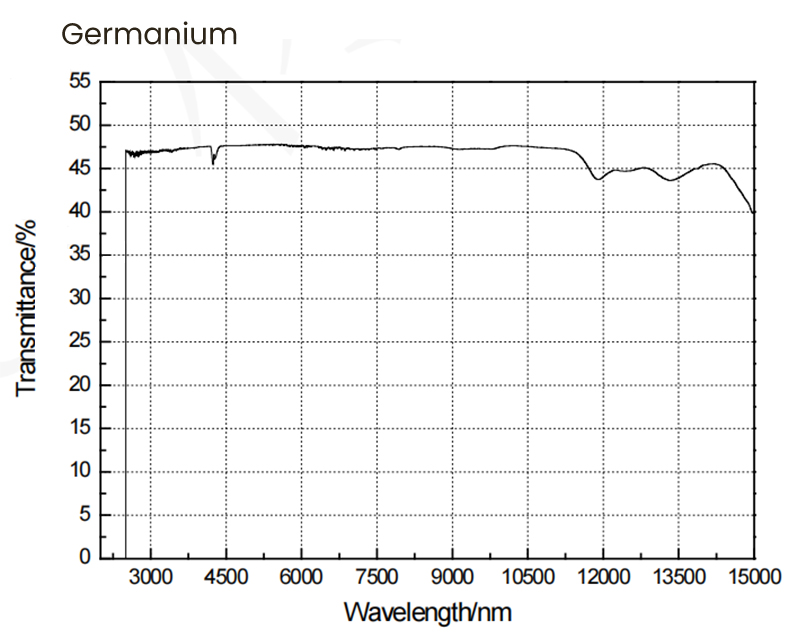

Optical Properties
Transmission Range	2-15μm
Reflection Loss	4.0028@10.6μm
Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
Structure	Cubic Crystal System
Cleavage Planes	<111>
Physical Properties
Density[g/cm3]	5.33
Melting Point [℃]	936
ThermalConductivity [W/(m×K)]	58.61 @ 293K
Thermal Expansion [10-6/K]	6.1 @ 298K
Knoop Hardness [kg/mm2]	780
Specific Heat Capacity [J/(kg×K)]	310
Dielectric Constant	16.6 @9.37 GHz
Young's Modulus (E) [GPa]	102.7
Shear Modulus(G) [GPa]	67
Bulk modulus(K) [GPa]	77.2
Poisson Coefficient	0.28
Chemical Properties
Solubility / g/L	Inoluble
Molecular Weight / g/mol	72.61
